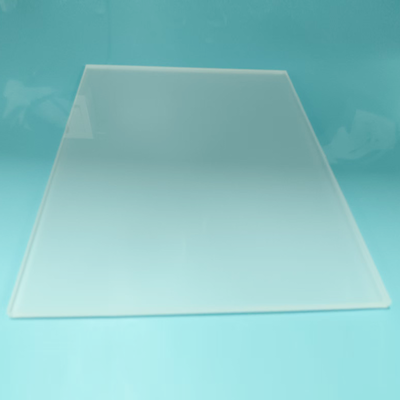

Tấm thạch anh được đánh bóng một mặt 200x250x6mm Độ tinh khiết cao cho vật cố định lớp phủ quang học bán dẫn wafer
| Vật liệu | Thạch anh có độ tinh khiết cao | Kích thước | 200mm x 250mm x 6 mm |
|---|---|---|---|
| Bề mặt | Đánh bóng quang học chính xác một mặt | Chịu nhiệt độ | Lên đến 1100°C |
| Kháng hóa chất | HF và kháng axit/kiềm mạnh | độ tinh khiết | Độ tinh khiết cao, không có kết tủa kim loại |
| Làm nổi bật | Tấm thạch anh đánh bóng một mặt,tấm thạch anh 200x250x6mm,tấm thạch anh mang wafer bán dẫn |
||
Đĩa thạch anh đánh bóng một mặt 200x250x6mm
Bảng thạch anh đánh bóng một mặt này, kích thước 200x250x6mm, có một bề mặt đánh bóng quang học chính xác với mặt đối diện trái đất để định vị ổn định.Sản xuất từ thạch anh tinh khiết cao, nó cung cấp sức đề kháng nhiệt 1100 ° C và độ bền hóa học vượt trộiThiết bị lớp phủ chân không và dụng cụ nhiệt độ cao trong phòng thí nghiệm.
Các thông số sản phẩm
| Parameter | Thông số kỹ thuật |
|---|---|
| Vật liệu | Thạch anh tinh khiết cao |
| Kích thước | 200mm x 250mm x 6mm |
| Xét bề mặt | Một mặt chính xác quang học đánh bóng |
| Chống nhiệt độ | Đến 1100°C |
| Chống hóa chất | HF và kháng axit / kiềm mạnh |
| Sự truyền nhiễm | Độ truyền cao (phía đánh bóng) |
| Sự giãn nở nhiệt | Mức mở rộng thấp, chống sốc nhiệt |
| Độ tinh khiết | Độ tinh khiết cao, không có sự ô nhiễm kim loại |
Các đặc điểm chính
- Một mặt quang học đánh bóngMột bề mặt chính xác được đánh bóng gương để truyền ánh sáng tuyệt vời và độ rõ quang học, trong khi mặt sau mặt đất cung cấp vị trí và gắn ổn định.
- Kháng nhiệt 1100°C- Giữ sự toàn vẹn cấu trúc và ổn định kích thước ở nhiệt độ cao bền vững mà không bị biến dạng, lý tưởng cho xử lý wafer bán dẫn và hoạt động khuếch tán.
- HF & Chống hóa học mạnh- Tốt hơn thủy tinh borosilicate, chịu được axit hydrofluoric và axit tập trung / kiềm cho môi trường xử lý bán dẫn và hóa học đòi hỏi.
- Độ tinh khiết cao, không bị ô nhiễm- 99,99% thạch anh tinh khiết với không sự ô nhiễm kim loại, ngăn ngừa ô nhiễm wafer và mẫu trong sản xuất bán dẫn tinh khiết cao.
- Sự mở rộng nhiệt thấpKhả năng chống sốc nhiệt tuyệt vời ngăn ngừa nứt trong chu kỳ nhiệt độ nhanh, đảm bảo dịch vụ lâu dài đáng tin cậy trong các ứng dụng sưởi ấm chu kỳ.
Ứng dụng
1- Ngành công nghiệp bán dẫn & PV
Bảng chứa wafer cho các quy trình sơn chip và khuếch tán.duy trì sự ổn định kích thước ở nhiệt độ chế biến cao mà không bị xả tạp chất.
2Ngành công nghiệp thiết bị quang học
Chất nền tham chiếu để thử nghiệm quang phổ và tấm nền cố định đường quang học..
3Quá trình sơn chính xác
Thiết bị nền lớp phủ chân không để lắng đọng ống kính quang học, chống nhiệt độ phòng cao và khí quá trình ăn mòn trong các hoạt động sơn mỏng.
4Phòng thí nghiệm hóa học
Thang ngâm nhiệt độ cao và người mang mẫu thử nghiệm ăn mòn, tương thích với HF và các phản ứng ăn mòn mạnh khác nhau cho các thí nghiệm hóa học đòi hỏi.
Ưu điểm so với thủy tinh borosilicate
Không giống như các tấm thủy tinh borosilicate bị tấn công bởi HF và làm mềm ở nhiệt độ cao, tấm thạch anh được đánh bóng một mặt này cung cấp khả năng chống HF đầy đủ, hoạt động bền vững 1100 ° C,Xét mặt bằng gương để truyền ánh sáng vượt trội, mở rộng nhiệt thấp để chống vết nứt và xây dựng độ tinh khiết cao cho môi trường sản xuất bán dẫn và chính xác không bị ô nhiễm.
