| Làm nổi bật | Nền tảng mang kính quang borosilicate,Đĩa thủy tinh thạch anh tự phát quang thấp,Bảng thủy tinh thạch anh cao |
||
|---|---|---|---|
1Thông tin cơ bản về sản phẩm

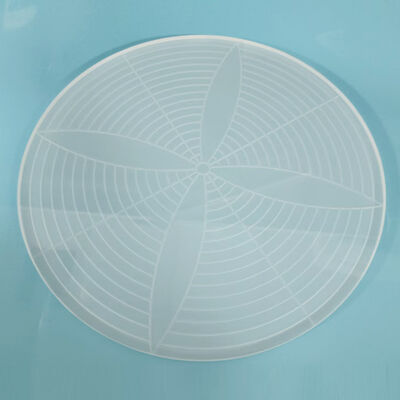

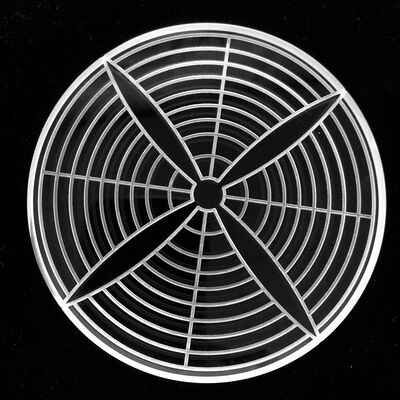

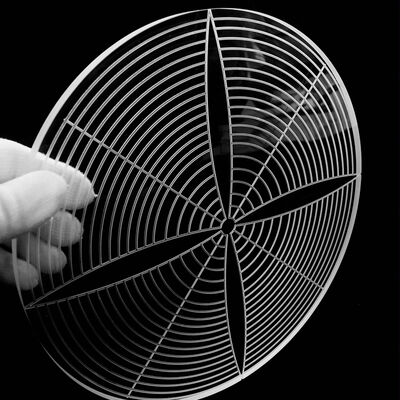

Tên sản phẩm: D265 Low Autofluorescence High Flatness Borosilicate Glass Carrier Platform Base Material: Grade 1 High Hydrolytic Resistance D265 Borosilicate Optical Glass Công nghệ chế biến:Sơn quang hai mặt, mài chính xác, làm sạch siêu sạch Kích thước tùy chọn tiêu chuẩn: Hình hình vuông hoặc tròn tùy chỉnh; Độ dày tiêu chuẩn 0,17-1,2mm, độ phẳng ≤2μm, biến đổi tổng độ dày TTV ≤1μm
2Ứng dụng chính
Chi tiết đơn khối được chế biến từ kính borosilicate D265 đặc biệt có độ kiềm thấp, chất mang này có độ tự phát quang cực thấp, độ truyền ánh sáng cao, chống axit và kiềm,Sự mở rộng nhiệt thấp và tính phẳng vượt trộiNó được sử dụng rộng rãi như là một chất nền vận chuyển cho quan sát vi mô, liên kết tạm thời bán dẫn, thử nghiệm sinh học, lithography quang học và thiết bị phòng thí nghiệm chính xác.
3. Ưu điểm chính (so với Borosilicate thông thường / Đồ mang thủy tinh nổi)
Tự phát quang cực thấp: Công thức D265 kiềm thấp giảm thiểu phát quang nền, loại bỏ sự can thiệp ánh sáng lạc cho kính hiển vi phát quang; Sự ổn định hóa học vượt trội:Chống chống thủy phân cao cấp chịu được xói mòn lâu dài của các dung môi hữu cơ, axit yếu và kiềm với lượng ion không xuống; Sự giãn nở nhiệt và ổn định nhiệt thấp: CTE phù hợp với miếng silicon,chống bị cong và nứt trong chu kỳ nhiệt độ và quá trình nhiệt độ cao; Thông truyền quang học xuất sắc: Thông truyền ánh sáng UV và ánh sáng nhìn thấy cao với độ lệch màu bằng không, tương thích với quan sát quang học, laser và quá trình loại bỏ UV; Độ phẳng cực chính xác:Làm bóng độ chính xác cao hai mặt với độ phẳng và độ chịu đựng độ dày được kiểm soát chặt chẽ, đáp ứng các yêu cầu về độ chính xác ở mức micron cho các chất bán dẫn và quang học chính xác; Alkali thấp & không ô nhiễm:Hàm lượng kiềm thấp ngăn ngừa tổn thương tế bào và ô nhiễm wafer / chất phản ứng độ tinh khiết cao, hoàn hảo cho các quy trình sản xuất sạch cao.
